校园景观隐蔽式垃圾箱建设方案 （容积：3.5m³ )

一、概念设计：

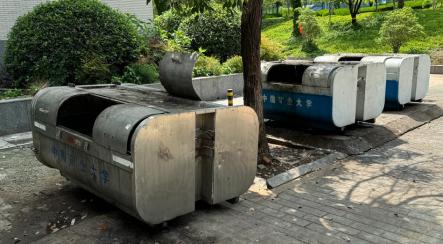

长期以来，收集点垃圾外露、气味难闻、污水横流、拾荒翻捡行 为造成二次污染等问题一直是困扰环卫、物业工作的难点和**反映 的热点，特别到了夏天更是**投诉的焦点，可以说，露天垃圾箱既 有碍观瞻又给群众生活带来了困扰：

1、视觉污染。敞口垃圾箱大都摆放在道路两侧或开阔区域，与 周围环境不协调。

2、环境污染；尤其夏天，水果蔬菜等垃圾腐烂变质快，气味难 闻、蚊蝇乱飞，严重影响群众生活。

3、更换频繁： 露天垃圾箱因各种原因导致的损坏。

4、 占用空间，影响**：在人员密集区域摆放垃圾箱，既占用 空间还影响通行。

二、景观隐蔽式垃圾箱技术应用：

景观隐蔽式垃圾箱，环保理念源自欧洲，引进、消化吸收再创新。 自动升降隐蔽式垃圾箱由钢制地埋箱、升降平台、导轨、液压系统及 电机系统组成，采用有线**技术，在液力作用下自动升**地面，由 清运车完成运输流程。

纵观环卫制造业，沿用传统剪叉升降的隐蔽式垃圾箱，斜式举升 能耗高，油缸密封件磨损速度快。升降平台固定在基坑**下方，长期 处于潮湿环境中，因垃圾渗漏液腐蚀而减短其使用寿命。并存在故障 排除困难，维修作业人身安全隐患的问题。

洁宇环保**：垂直升降技术，具有油缸密封件磨损少，使用寿 命长，平台上下运动误差小，不需要预设固定件，对基坑建设要求低 等特点。洁宇公司研制垃圾箱不简单定位于垃圾收纳，而按照景观标 准进行设计，综合考虑颜色搭配、区位选择等因素，使之与周边环境

相协调。

三、景观隐蔽式垃圾箱特点：

1.景观式布局：垃圾箱隐身地下，占用地表空间少， 与周边环

境相协调。

2.减少污染：夏季，地下温度低于地表，减缓腐烂速度，抑制蚊 蝇滋生、防止细菌病毒传播。冬季，地下温度高于地表，避免垃圾结 冰造成清理困难。

3、一体化设备：重量轻、强度高，吊装方便，缩短安装施工期， 降低施工负面影响。

4、自动化程度高：景观隐蔽式垃圾箱可搭载超声波满溢检测器、 植物提取液雾化消杀除臭器、自动灭火器、自动排水系统等多种功能， 满足特定环境要求。

5、安全性高：设备具有维护、维修方便的特点，确保长期使用。

洁宇公司凭借**的设计能力，**的制造技艺及周到的服务， 始终致力于为用户提供**品质的产品和体验。我们匠心独具，设计  产品融入前沿的技术与智能科技，有效提升城市环境卫生与管理水平。 选择洁宇，就是选择一份品质与信赖的保障。

四、参考技术项目及规格：

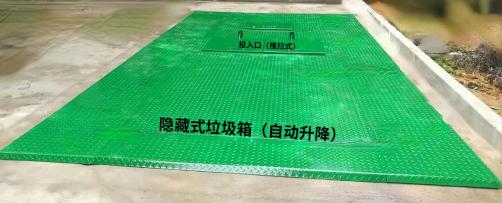

1、地上部分结构：防滑花纹钢大盖，推拉式投入口及**箱。

2、大盖材质：5mm Q235  防滑花纹板构成，表面喷涂处理。

3、大盖尺寸：长 3200mm  宽 1800mm。

4、地下部分结构：地埋箱及升降平台。

5、地下部分结构组成质：地埋框架由矩形管及封板组成，升降平台 由 14 号槽钢及直线导轨组成。

6、地下部分尺寸：（长×宽×高）mm 3200mm× 1800mm× 1550mm

7、升降机构：柱塞式液压缸提升，自重压力下降。

8、垃圾箱上升速度：（m/min） ≥1.4。

9、垃圾箱下降速度：（m/min） ≥4。

10、举升机构额定提升力： ≥2500KG(带活动部分的自重)。

11、举升油缸参数：单作用油缸：外径 φ75mm 、内径 φ63mm 、管 径 φ35 、行程：1405mm 、工作压力 25MPa。

12、液压油泵：高压油泵 2ML/r-1500r/min。

13、高压油管：32MPa  高压软管。

14、限位**：油缸行程及定位装置双重限位。

15、溢流阀：插装式溢流阀。

16、驱动电机：2.2kW 交流电机与液压油泵原装配套。

17、工作电压：市电 220V。

18、系统压力：油泵 25MPa  ，液压**阀 31.5MPa，溢流阀 20MPa， 高压软管 32MPa  工作压力 10MPa（可调）。

19、动力引入装置：高压油管与快速接头。

20、垃圾箱引出方式：拖曳式，液力作用下垃圾箱放置平台上升**地 平面。

21、设备密封装置：钢制大盖与框架密封胶垫压合。

22、设备动力设置：液压泵站连接柱塞式油缸。

五、景观地埋式垃圾箱安装、操作方法及售后服务：

1、选址：清运车辆能到达现场。注意避开人行道、车道，谨防 车辆碾压。

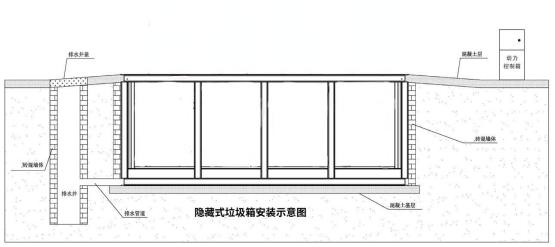

2、预制地坑及排水井施工：

① 开挖地坑尺寸：长、宽 、高 4050mm× 1750mm× 1850mm。

② 土坑挖成后，在宽的一侧继续开挖排水井基坑，尺寸：长 1500 mm 、宽 1500 mm 、高 1800 mm 。（为了方便施工，两基坑可相通）

③ 地坑底部铺浇厚度 250mm 的钢筋混凝土基础层，要求基础 面 平整保持水平。

④ 待混凝土基础凝固后，砖混砂浆砌体加高地坑及排水井 四 壁**地平面，要求砌体垂直平整，并做好防水处理。

⑤ 建成后的地坑内部尺寸：3250mm× 1850mm× 1550mm。排水 井内部尺寸：长 800mm、宽 800mm、高 1800mm（地坑与排水井砌体 间 隔不少于 50cm,底部设置排水管道相通）。

3、地坑及排水井周边回填泥土夯实平整。用吊车将垃圾站箱放 入地坑中。要求周边缝隙一致,

4、将外框架与地坑砌体间的缝隙塞住，然后铺浇混凝土平台。 以花纹钢制箱盖为基点向周边铺浇，平台尺寸视安装环境而定。要求： 平台厚度不少于 100mm，坡面不小于 10 度，平台与道路衔接良好。

5、如需加贴装饰砖，混凝土平台基础应下调留出余地,要求加贴 好的装饰砖面低于花纹钢制箱盖。

6、施工过程中，如有水泥浆溅及设备表面，应及时用湿毛巾擦 拭 干净，避免凝固留下污渍难以清除。

7、清理操作说明:

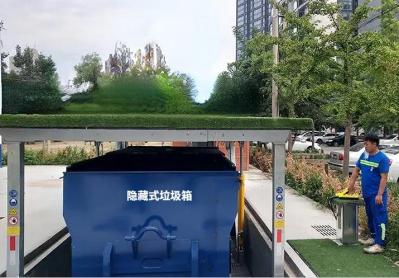

打开设备**箱上盖，旋转电源锁，红色指示灯亮，按住上升按 钮，垃圾箱自动上升**地面，拉出满箱、放入空箱，按住下降按钮， 设备自动复位。

注意事项：设备操作必须由专人负责，提醒无关人员切勿靠近， 避免发生意外。

六、售后服务：

公司提供设备安装、维护等方面的技术指导，产品保质期一年， 保质期内因产品质量引起的故障均由厂方负责免费维修，并提供保质 期外有偿维修维护服务。
